您的位置:首页 > 产品中心 >>  节电设备

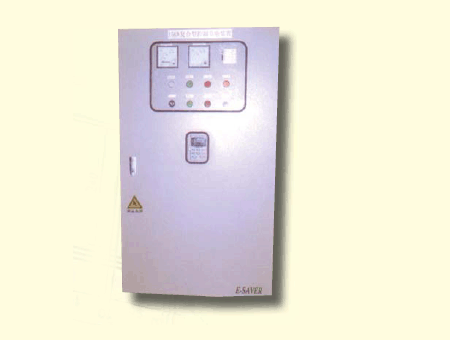

变频恒压供水系统
时间:2017-05-10 09:28:51 点击:


恒压供水系统

(A)    常规手动方式:

根据观察到的管网压力变化所反映的流量需求,人工决定供水泵的起停和投入数量,使供水压力维持相对稳定。

(B)     变频恒压方式:

由变频器和PID调节器组器组成压力闭环,根据压力传感变送得到的压力信号,自

动调节水泵转速和投入数量,保持供水压力的恒定。同时检测蓄水池的水位信号并作相应处理,防止溢出和干抽。

ESAVER——设计全面的功能:充分考虑用户供水需求,最大程度节约电能

    细分压力设定、挖掘节电潜能

    每天提供多达12个时段的压力庙宇,自动执行不同时间所设定的压力要求。而一般供水专用变频器只能提供每天6个时段的压力设定,设定值只能提供两个,而凌晨四点到八点之间,所需要的压力就有较大差别。

自动识别公历假日,如周六、周日,五一、十一长假,届时自动执行所设定的“假期水压”,从而在用水高峰期,自动提高压力。

农历假日手工设定:对于系统不能自动识别的农历假日,提供额外的手动输入窗口,从而在春节、中秋节期间,也可实现自动补压,完全不需用户劳心费神。

充分利用休眠模式

休眠模式指压力足够,所有泵处于停止的状态。在压力足够的时间,会自动递减运行泵。

大泵不泵合理搭配的设计方案

本着小泵优先的原则,如果能够保证压力,尽量运行小泵。在压力足够时,迅速换到小泵工作。

多重设计,保护供水设备的长期良好运行,提供系统保护

三级密码设定

分别用于系统管理、设备调试、日常维护,互相实现隐蔽,防止错误修改。

变频电机零电流断开,延长接触器使用

在切换泵的过程中,如果需要断开当前变频器立刻烧毁,因此在程序软件、中间继电器、接触器上加了三重互销,充分保护用户设备安全。

故障泵自动监测、保障水泵安全运行

程序实时监控电机过热情况和电机控制回路,如果发现问题,该泵自动从控制流程中退出,控制回路断电,防止故障扩大化。同时面板提供报警信息,指示故障泵的编号和可能遥故障原因,从而缩短用户查找问题的时间。

低水位保护,保障水泵安全运行

水泵在长期无水空转的情况下,将造成水泵烧毁,因此设置了低水位保护功能,在自动和手动两种工作模式下,均提供可靠的保护。

过压保护

为保护用户管网,在手动自动两种模式下,均提供了过压力保护功能。

轮动加泵减泵,运行机会均等

各泵轮流启动,每个泵运行时间大致相等,互为备用。防止泵长期不用锈死,同是防止个别泵运行时间过久,出现过度磨损。

远程监控功能

如果用户选择远程监控型供水设备,将提供远程监控功能,用户在监控室即可看到电机运行状态、当前水压曲线、是否发生故障等,用户也可进行远程手动操作、设定能数,基于windows的软件界面,操作友好方便,最大限度方便用户。

数种规格可供选择:GSA提供文本显示器型的操界面,GSB则提供液晶触摸屏界面,操作更加方便。

自动功率因数补偿柜



台湾六和集团致力于高质量、高性能产品成本的制造,并努力使传统技术和改革方案及其经验结合在一起,对及户来说是权威性和热忱热忱合作的好伙伴。

●采用优良质量的元件及辅助设备通用于1000V以下低压功率因数修正及补偿

● 功率因数调整设备:依专案需求量身打造,选用适当之电容器、专业接触器、熔断器以及电抗器等到元件。

应用

● 中、低压工业系统中的功率因数补偿

设计

●设计结构合理,单台补偿量可达1200Kvar。

● 使用干式或充气式电容,有谐波保护功能。

●可配合测试功能,高效率,长使用寿命并附特殊功能,如谐波侧的4、6、12路控制器。

●电容器组使用快速熔断器、刀熔开关或无熔丝开关(选用)保护,损耗特别低。

设备符合欧洲标准EN60439—1





额定电压

230V.400V……690V,50/60Hz

谐波因数

5.67%……14%

防护等级

IP20/30/43/50

温度等级

T40

符合标准

VDE0660pt.500/010pt.100,EN60439-1,IEC439/831





(一)     充气式MKPg新一代的干式电力电容器(德国进口)

为了避免电容器电极的氧化、受潮及由于环境的影响而产生的化学反应,故在电容器中必定会使用溶剂及填充材料。如果不采取以上做法,电容器用的金属材料将会被除腐蚀,出现越来越多的局部放电现象,电容器的电容量会丢失的越来越多,从而导致电容器容量的减少及使用寿命的变短。多年来通过在PUR树脂及矿物油开发及使用获得的极好经验,经过不断的改善技术使电容器能够得到安全及可靠的存放及使及来满足当今社会越来越高的环境保护要求。经过不断的研究、实验和测试之后,我们掌握了在MKPg电容器中通过使用新的技术和工艺然后充入安全无害的气体的新技术-MKPg电容器。这项新技术在对电容器损耗及使用寿命上被证明同样突出有效,并且它还提供以下重要的优点。

        合乎环保要求

        ●充入的惰性气体对环境无害。在部署电容器时无需考虑是否有液体式有毒气体的存在。

        装配安全放心

        ●全新设计的NKPg L/M型电容器充分保证绝缘性和气密性,并且提供了到50mm2电缆的方便的连接。他也允许安装放电电抗器和放电电抗器模块。

        ●如果电容器处理和操作得当,漏气的可能性极小。电容器可以安装在任何位置。一旦电容器产生漏气,无毒无害的气体将会泄漏至大气中,他不会对附近的环境保护产生一些令人不快的影响。经过长时间的运行将会导致电容器的不断变化,而这种老化过程也将长达几个月的时间。甚至电容器内部发生故障时,如长时间的过载或当电介质民生不可恢复的损失,则电容器内部压力会不断上升,当达到一定的强度时,电容的泄压环将工作,释放压力。即一旦电容器发生气体泄露,则泄压环将工作。

        ●大部分EKG 的电容器都带有“自愈性”如果发生绝缘电压破坏,在破坏层周围的金属电极的电压降低,在破坏层周围的金属电极被电弧的温度蒸发干燥从而形成一种中间电极。在降压中心它们在几微秒的时间内重新移动,相互可靠,并且有抵抗力的排列,形成了一个绝缘区域,这样它们就自主地对电压的波动产生抵抗力。

        ●如果发生过电压或者临近电容器的使用寿命,不断增加的“自愈性”破坏,将导致电容器内部压力的增加,为了防止它们突然发生破裂,所以必须要在电容器的圆形铝罐上设计一个“压力释放结构”。这个安全的结构是位于电容器内部连接的一个被削弱的点。通过打开有褶的部分来向上推起电容器的顶部,从而达到释放压力的目的。而与顶部连接的金属导线的上升而被拉断,这样就阻隔了电流的渡过。

减轻重量

    ●通过注入气体使得电容器的重量平均减轻了15-20%,这样使得搬运变的容易。

技术性能





MKP/MKP g

额定容量

10……50Kvar

额定电压

400……690V

额定频率

50/60Hz

温度等级

-400C/D

绝缘等级

3000V

最大耐受电流

1.6……1.8XLR

内部设计

金属化、自全愈式、内充氮气,具有过电压、电流保护

外部设计

采用铝制外壳,特殊的压痕设计,具有防爆功能

电介质

金属化聚丙烯膜

使用寿命

>130,000h at temperature classC>100,000 h at temperature class D

认证标志

CSA



()用于谐波共振电路和滤波电路的电抗器

    调谐电抗器的目的,主要是使每段调谐电抗电容器,在谐波率下皆呈现电感

性,串联共振频率低于系统最低之谐波频率,故与线路不会形成并联共振回路,

即不会造成谐波放大。另外,调谐电抗器亦可滤除低次谐波电流约10-50%



设计

   ●电抗器使用高导磁矽钢片

   ●使用漆包铜线

   ●在真空中风干

   ●受高压和长使用寿命

   ●使用接线端子引出接线

   ●使用热温度开关进行过温度保护

技术参数





额定功率

5…100KVr

额定电压

400V

额定频率

50/60HZ

标准电抗率

5.67/7/8/12.5%

谐波率

U3=0.5%UR   U5=5.0%  U7=5.0%UR

功率损耗

<0.5W/Kvar

寿命

设计寿命20年以上





()自动功率因数补偿器

    智能自动功率因数补偿器是最新一代的先进的多功能控制器,其中处理谐波分析的高技

术芯片与软件更是独到特点之一.它可以通过测量得到的实际电流来计算有功功率和无功功

,并且可以判断当前的线路是容性电路还是感性电路.

 合理完善的控制功能

    ●永远没有限定无功要求并无须改变无功需求,总是尽可能闭合无功大的电容器(组).如在25: 25: 50: 50: 50Kvar逐步实现,故可以大大减少回路数.在控制中还考虑无功负载频率的变化并遵循轮流切换的原则,保证用最少次数的开断操作来实现最佳的COSФ修正.

循环与非线性投切功能

    ●可以将电容器循环投入,人而可使一组电容器与接触处于“休息”状态。首先接通的电容器也首先被断开,使其有充分的时间放电保证再次投入。延长使用寿命,同时电容器的每次投入可以是非等值的Kvar.

时间设定与控制功能

   ●从一组电容器切除到在接通的时间可以设定为20、60、180或者300秒使用其与放电装置匹配,以保证电容器安全放电。

温度测量、设定与报警功能

   ●内部具有指示传感器,可联系测量环境温度,通过温度界限的设定激活功能达到可靠的温度工作条件。

多信息显示功能

   ●可循环显示COSФ、U、I、S、P、Q、Hz谐波分量,可显示连接上的或切除的电容器功率以及连接的电容器分路,要显示每一分路某一日期的开断次数,以某一分路的开断数已达到一定的次数。

三种设置模式功能

   ●全自动式:控制器自动测出电流值,各组电容器的功率与数量及控制程序。

   ●半自动式:根据已有的电流值的规定,控制器测出各组电容器的功率与数量及控制程序。

   ● 人工式:电流值、各组电容器功率与数量及控制程序由使用者设置。

主要技术数据

   ●测量电压范围:58-690V无极

   ●控制电压:230V或380V

   ●工作频率:50或60Hz

   ●最大功耗:1VA测量输入端:每个回路均有带通谐波器

   ●测试电压连接:相对相或相对零线

   ●控制级数:6级或12级

   ●电流分离:二个测试回行中无电位间接电流互感器X/5A或X/1A、1级

   ●环境温度:-250C-+60OC(或更高)

(四)切换三相电容组的交流接触器

用途

   ●用于功率因数的补偿

   ●直接连接不需要扼流电感器

     此系列切换电容接触器主要用于交流50HZ(60HZ),额定绝缘电压690V,在Ac-6b使用类别。

特性

   ●接触器透过一个提前介入的接点模块和抑制电阻,把最大电流限制在60In

    ●透过限制电流,提高了产品的寿命。

    ●附加模块特殊设计,保证了使用寿命。

工作条件和安装条件

   ●周围空气温度:-50C-+400C,24小时平均值不超过350C

   ●安装地点海拔不超过3000m.

   ●安装地点的空气相对湿度在最高温度为400C时不超过50%,在250C时相对温度不超过90%

   ●接触器按正常位置安装,安装面与垂直面可以倾斜±300
