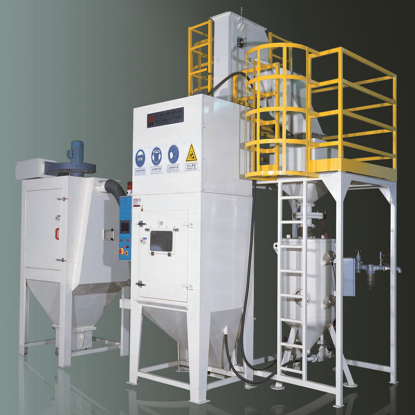

高铁轴承专用喷砂机
时间:2017-05-10 09:10:35 点击:


使用方工艺要求

1.加工产品名称:轴承内、外套圈

2.工件规格:外径Φ120-300mm,内孔Φ100-250mm,高度100mm以内

3.磨料: 钝化钢丸(Φ1.4mm)

4.质量标准:强化层≥0.1mm,即距表面0.1mm处压应力≥600MPa

5.产量:按工件实际生产要求定。

使用方需满足设备使用的环境及公用条件

1. 环境条件:环境气温5~40℃,相对湿度85%以内;

2. 公用条件:

 电压:380V±10%,50HZ±1%;

压缩空气气压≤0.8MPa,配减压阀可调;

设备电源中性线与保护线分开,接线型式必须符合中华人民共和国电力行业标准《交流电气装置的接地》(DL/T 621—1997)中TN—S低压系统接地型式要求;

、设备的技术参数

序号



技 术 指 标

1

喷丸箱体尺寸(m

1.5(L)*1.0(W)*2.1(H)

2

喷丸主机型号: JCK-600-1R  1

单舱喷丸罐直径

600mm

喷丸罐容积(总)

0.16m3

喷嘴数量

1

喷嘴直径

10mm

磨料装载量

钝化钢丸:约500kg

总耗气量

6m3/min

磨料种类及粒度使用范围

钝化钢丸1.4mm

3

表面清理等级

Sa2.5(GB8923-88)

4

表面粗糙度

≤12.5um(或按工艺要求执行)

5

砂尘分离器

旋风分离+振动筛分

6

除尘系统

处理风量

10000m3/h

7

回砂风机

功率:7.5kw

8

转盘

转盘驱动

齿轮减速电机驱动旋转,转速可调

转台规格

厚度为20mm,载重≥50kg,转台表面覆胶防护

9

粉尘排放量

≤60mg/m3

10

机械手与喷嘴行程

垂直Z=300mm, 水平Y=400mm,定位精度≤±0.2mm,重复定位精度≤±0.1mm

11

总功率

12Kw
