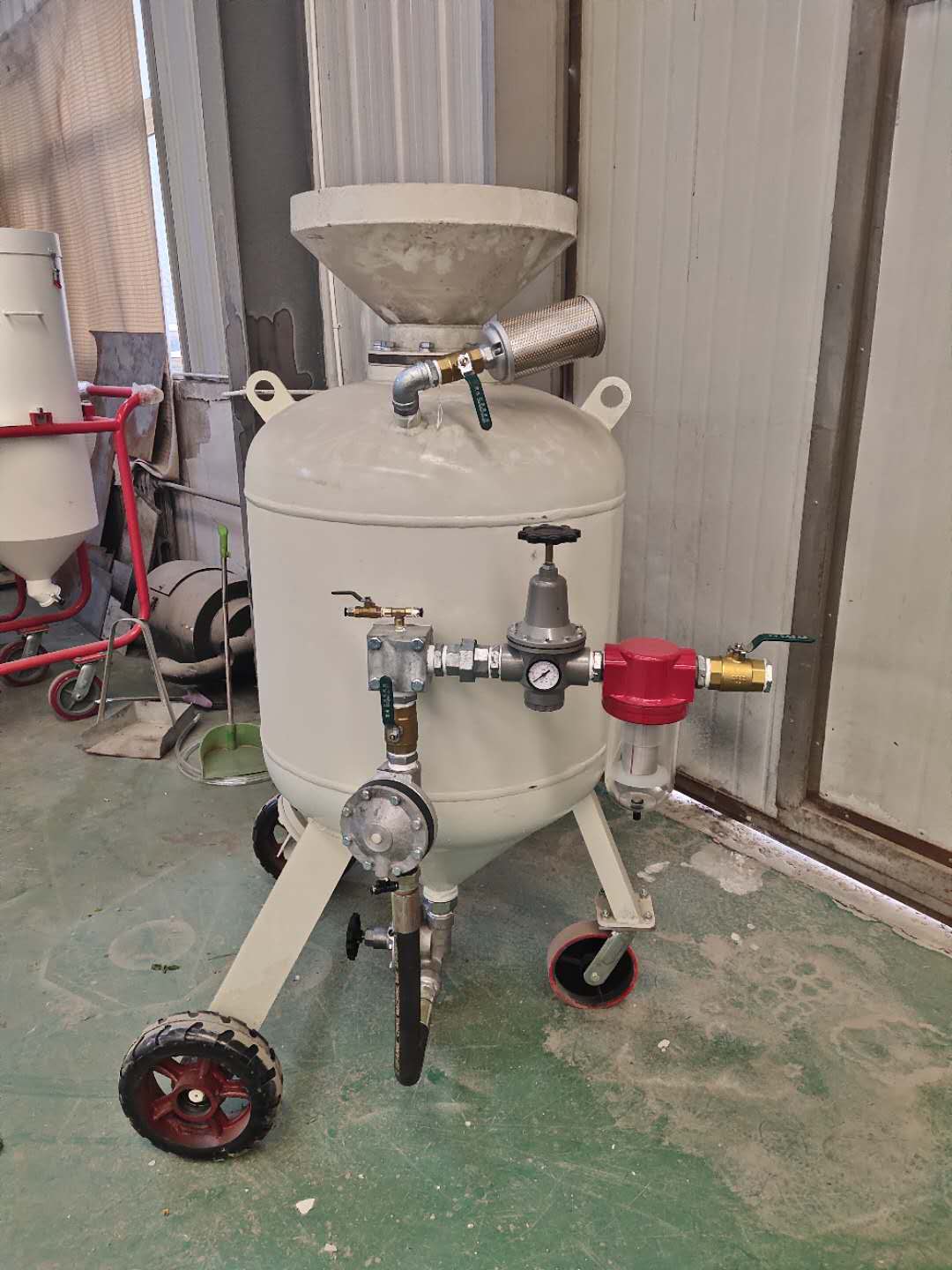

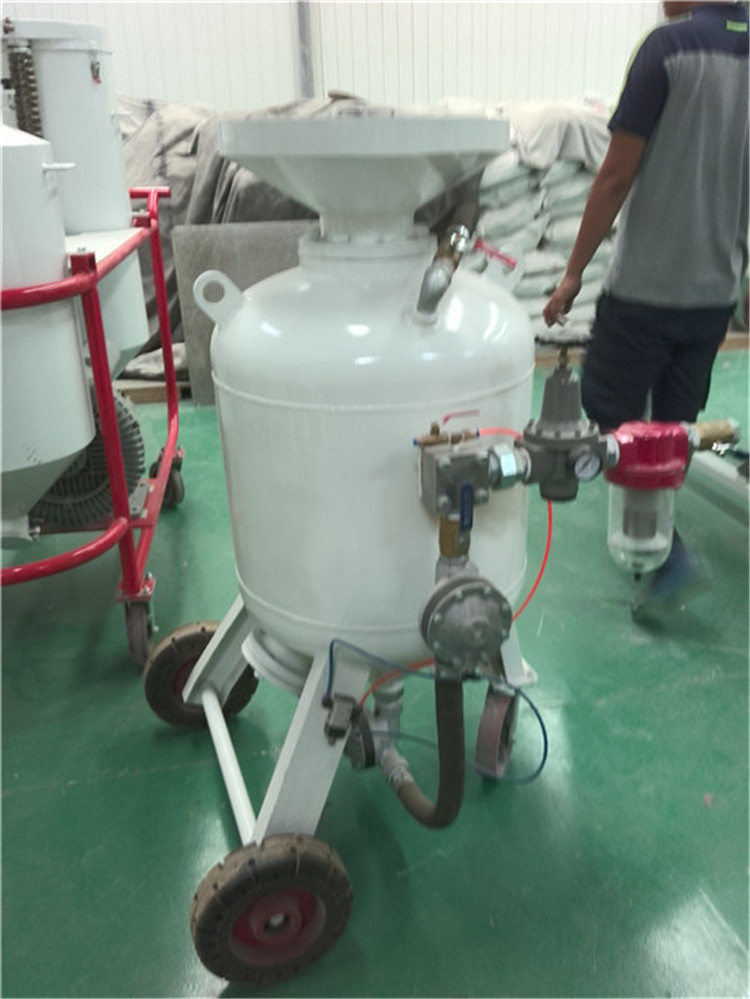

G---P型高效喷砂机
时间:2017-03-02 13:07:37 点击:


一、原理

整机工作原理:压缩空气经过竹节接头进入喷砂机压力罐内,锥形封闭阀顶上,压力罐密封。压力管内的磨料流入砂阀,压缩空气在砂阀处与磨料混合,经喷砂管从高速喷嘴喷出,对工件进行处理。

该机采用气动控制原理,压缩空气进入气控砂阀内将砂阀内部气路封闭,此时不能进行喷砂作业,打开气控手柄开关后,气路打通,喷砂开始,整体操控由设备气控开关控制,操作简便顺畅。

二、用途

G---P系列喷砂机为开放式喷砂,广泛应用于不锈钢表面亚光、车体除锈、机械、船舶、桥梁、铁路、石油管道、锅炉和港口建设等行业的钢结构表面除锈、表面强化;以及皮革、服装、玻璃、石材等表面雕刻、喷花装饰性处理。如果配上内壁喷砂器,就可以对管道内壁进行喷砂处理。

三、产品的主要性能特点

       1 根据工件处理面要求可以精确调节所需工作压力。最高可调0.8Mpa

2 通过助吹调节阀调节助吹气流的大小,使处理过的工件表面得到所要求的均匀度。

3 完美的结构设计,使工作中能耗达到最小,大幅提高处理效率。

4 特殊枪体设计,砂气混合流流速可达超音速,降低能耗,使工件喷砂效果更为专业。

5 通过特殊的磨料流量阀可精确调节气砂混合比例,使磨料利用率和效果达至最佳。

6 设备罐体我公司专业设计,并由有设计、制造压力容器资质的正规生产厂家制造。

7 配置轻型耐磨流砂管路,工人省力,作业持久。

8 车式结构设计,便于在喷砂现场移动作业。



 四、技术参数

G-P600(气动)开放式喷砂机

工作方式:单枪高压喷砂 单人手动控制喷砂

输入气量:2-3m3/min

工作压力:4-8/cm2

量:3-6m3/min

砂缸直径:Φ700mm

喷嘴喉径:Φ7.9mm

砂缸容积:0.45m3

砂缸结构:单层加压仓

量:约351-600

工作效率:20-40/h(注:根据处理等级要求、工况、砂料不同会有差异)

砂料回收:人工清理

清理等级:Sa2.5-3

工作半径:20m

适用磨料:钢砂、棕刚玉、石英砂、河砂、铜矿渣等

磨料粒径:2mm

不同罐径容积:

罐径(mm)

600

700

800

900

因为物料密度有差异,装料量数据供参考

容积(m 3 )

0.18

0.30

0.46

0.63

装料量kg

棕刚玉

351

585

897

1229

碳化硅

300

500

760

1046

钢丸(砂)

801

1335

2047

2800

石英砂

306

475

629

850
